DIMENSÕES:
D: 35 MM DIÂMETRO INTERNO
DS: 57 MM DIÂMETRO EXTERNO
D: 44 MM DIÂMETRO DO CHANFRO
S: 1.2 MM ESPESSURA
E: 6 MM LARGURA DO DENTE INTERNO
F: 32.5 MM
M: 5 MM LARGURA DO DENTE EXTERNO

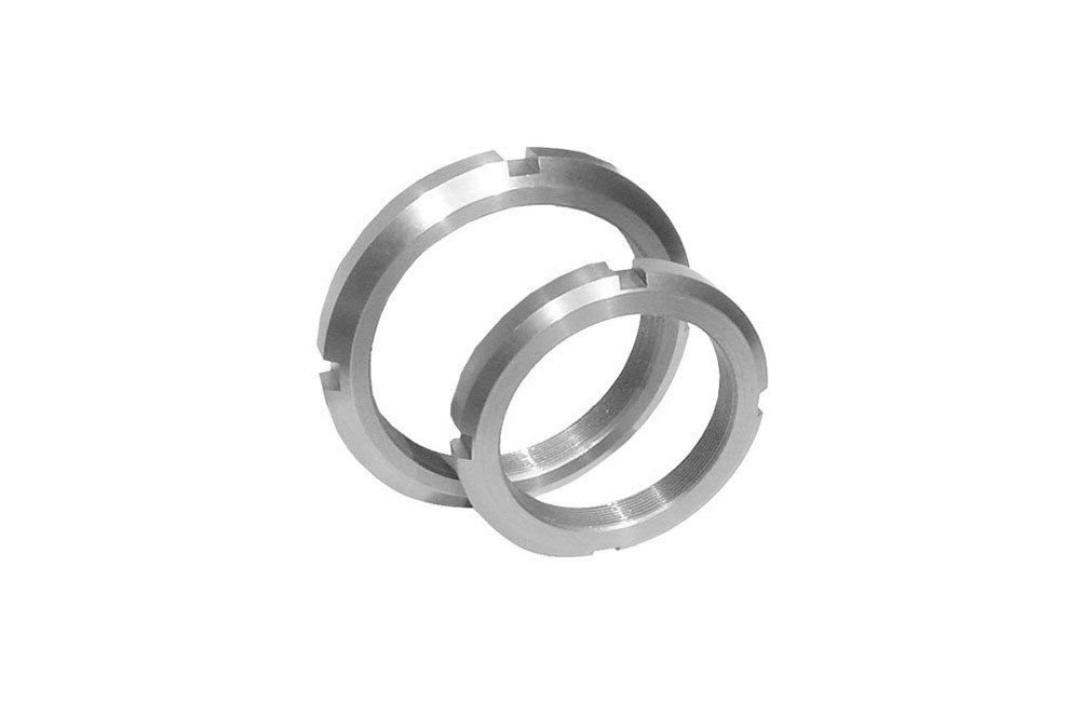

PORCA KM-7 DE FIXAÇÃO - BERTOLOTO

DIMENSÕES:




G: M 35X1,5 MEDIDA DA ROSCA
DM: 52 MM DIÂMETRO EXTERNO
B: 8 MM ESPESSURA
D: 44 MM DIÂMETRO DO CHANFRO
M: 5 MM LARGURA DO RASGO
N: 2 MM PROFUNDIDADE DO RASGO


PESO:


0.058 KG


UTILIZADA EM CONJUNTO COM:


ARRUELA DE TRAVA MB 7


FERRAMENTAS (NÃO INCLUÍDAS):


CHAVE DE GANCHO HN 7


UTILIZADA PARA MONTAR AS BUCHAS DE FIXAÇÃO:


H 207
HA 207
HE/HS 207
H 307
HA 307
HE/HS 307
H 2307
HA 2307
HE/HS 2307


UTILIZADA PARA MONTAR AS BUCHAS DE DESMONTAGEM:


AH 208
AH 308
AH 2308
