MANCAL BIPARTIDO SÉRIE SNL 509/VU800 - SKF

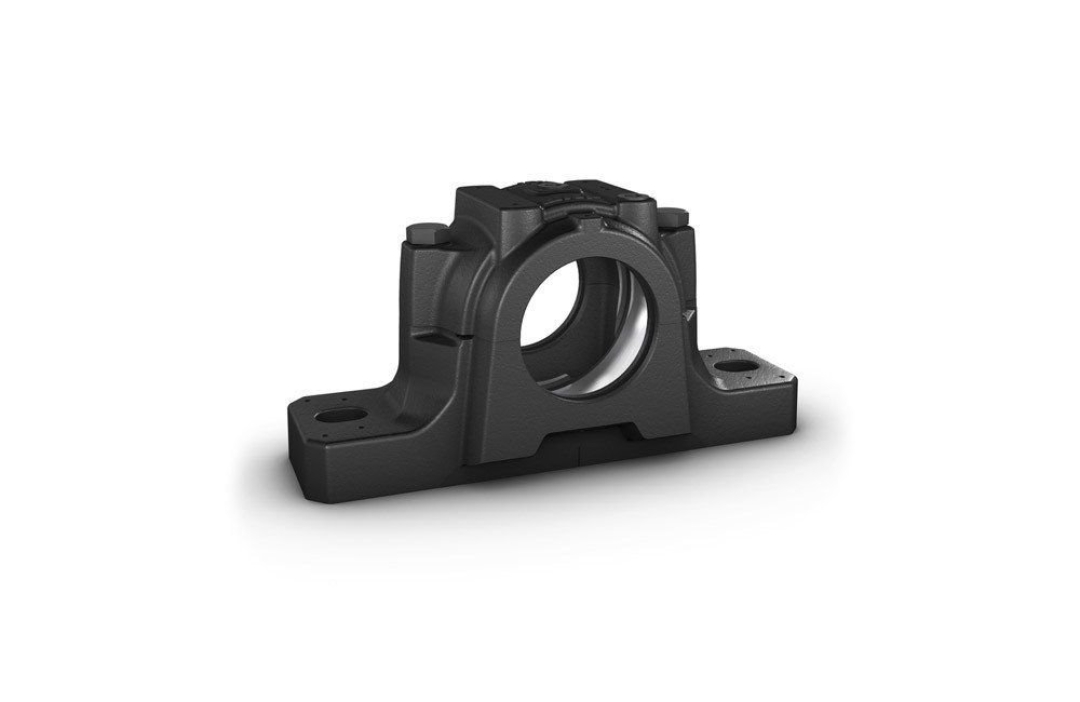

A IMAGEM PODE DIFERIR DO PRODUTO. CONSULTE A ESPECIFICAÇÃO TÉCNICA PARA OBTER DETALHES.

OS MANCAIS SE PERMITEM QUE OS ROLAMENTOS INCORPORADOS OBTENHAM O MÁXIMO DE VIDA ÚTIL, COM MENOR NECESSIDADE DE MANUTENÇÃO. DIVERSAS VARIANTES DE MANCAIS E PROJETOS DE VEDAÇÕES ESTÃO DISPONÍVEIS, TORNANDO PRATICAMENTE DESNECESSÁRIA A UTILIZAÇÃO DE MANCAIS ADAPTADOS E POSSIBILITANDO A MONTAGEM DE ARRANJOS DE ROLAMENTOS ECONÔMICOS.


MARCA: SKF
CÓDIGO DO PRODUTO: 509/VU800
SUBGRUPO: MANCAL
NCM:84833090
PESO BRUTO:3,13000KG
CÓDIGO DE BARRAS:7316570631470
IMAGEM MERAMENTE ILUSTRATIVA


ESPECIFICAÇÕES TÉCNICAS:



DIMENSÕES:


ASSENTO DO ROLAMENTO


DA

85 MM

DIÂMETRO DO ASSENTO DO ROLAMENTO




G7

CLASSE DE TOLERÂNCIA DO DIÂMETRO DO ASSENTO DO ROLAMENTO


CA

30 MM

LARGURA DO ASSENTO DO ROLAMENTO


H1

60 MM

ALTURA CENTRAL DO ASSENTO DO ROLAMENTO





DIMENSÕES EXTERNAS


DB

56.5 MM

DIÂMETRO DO FURO


A

85 MM

LARGURA TOTAL


A1

60 MM

LARGURA DO PÉ


G1

1/8-27 NPSF

ROSCA DO FURO DE DRENO DE GRAXA


H

109 MM

ALTURA TOTAL


H2

25 MM

ALTURA DO PÉ


L

205 MM

COMPRIMENTO TOTAL


J

170 MM

DISTÂNCIA ENTRE OS PARAFUSOS DE FIXAÇÃO


N

20 MM

COMPRIMENTO DO FURO PARA PARAFUSO DE FIXAÇÃO


N1

15 MM

LARGURA DO FURO PARA PARAFUSO DE FIXAÇÃO
