MANCAL BIPARTIDO SÉRIE SNL 516-613/VU800 - SKF

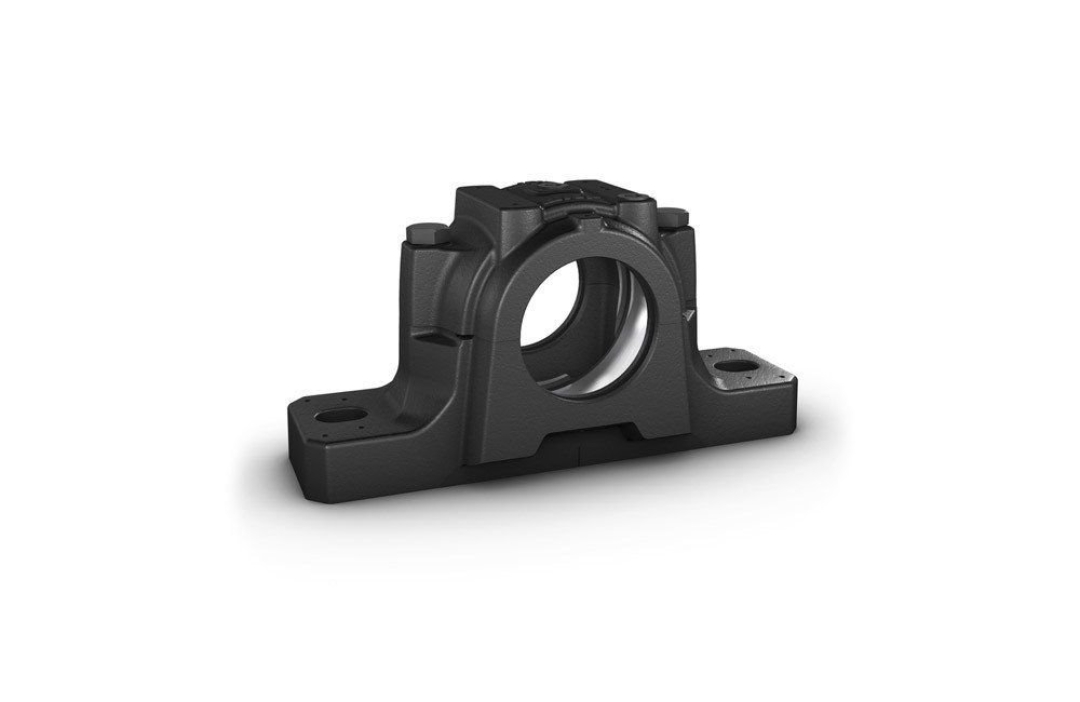

A IMAGEM PODE DIFERIR DO PRODUTO. CONSULTE A ESPECIFICAÇÃO TÉCNICA PARA OBTER DETALHES.

AS CAIXAS DE MANCAL SNL [PLUMMER (PILLOW) BLOCK] SÃO AS CAIXAS DE MANCAL SKF MAIS POPULARES NO MERCADO, DESENVOLVIDAS PARA SER A PRIMEIRA OPÇÃO DEVIDO AO PROJETO, À QUALIDADE E À ECONOMIA. ELAS PERMITEM QUE OS ROLAMENTOS INCORPORADOS OBTENHAM O MÁXIMO DE VIDA ÚTIL, COM MENOR NECESSIDADE DE MANUTENÇÃO. DIVERSAS VARIANTES DE CAIXAS DE MANCAL E PROJETOS DE VEDAÇÕES ESTÃO DISPONÍVEIS, TORNANDO PRATICAMENTE DESNECESSÁRIA A UTILIZAÇÃO DE CAIXAS DE MANCAL ADAPTADAS E POSSIBILITANDO A MONTAGEM DE ARRANJOS DE ROLAMENTOS ECONÔMICOS.


MARCA: SKF
CÓDIGO DO PRODUTO: SNL 516-613/VU800
SUBGRUPO: MANCAL
NCM:84833090
PESO BRUTO:9,50000KG
CÓDIGO DE BARRAS:7316576962219
IMAGEM MERAMENTE ILUSTRATIVA


ESPECIFICAÇÕES TÉCNICAS:



DIMENSÕES:


ASSENTO DO ROLAMENTO


DA

140 MM

DIÂMETRO DO ASSENTO DO ROLAMENTO




G7

CLASSE DE TOLERÂNCIA DO DIÂMETRO DO ASSENTO DO ROLAMENTO


CA

58 MM

LARGURA DO ASSENTO DO ROLAMENTO


H1

95 MM

ALTURA CENTRAL DO ASSENTO DO ROLAMENTO





DIMENSÕES EXTERNAS


DB

92.5 MM

DIÂMETRO DO FURO


A

120 MM

LARGURA TOTAL


A1

90 MM

LARGURA DO PÉ


G1

1/8-27 NPSF

ROSCA DO FURO DE DRENO DE GRAXA


H

177 MM

ALTURA TOTAL


H2

32 MM

ALTURA DO PÉ


L

315 MM

COMPRIMENTO TOTAL


J

260 MM

DISTÂNCIA ENTRE OS PARAFUSOS DE FIXAÇÃO


N

28 MM

COMPRIMENTO DO FURO PARA PARAFUSO DE FIXAÇÃO


N1

22 MM

LARGURA DO FURO PARA PARAFUSO DE FIXAÇÃO
