MANCAL BIPARTIDO SÉRIE SNL 518-615/VU800 - SKF

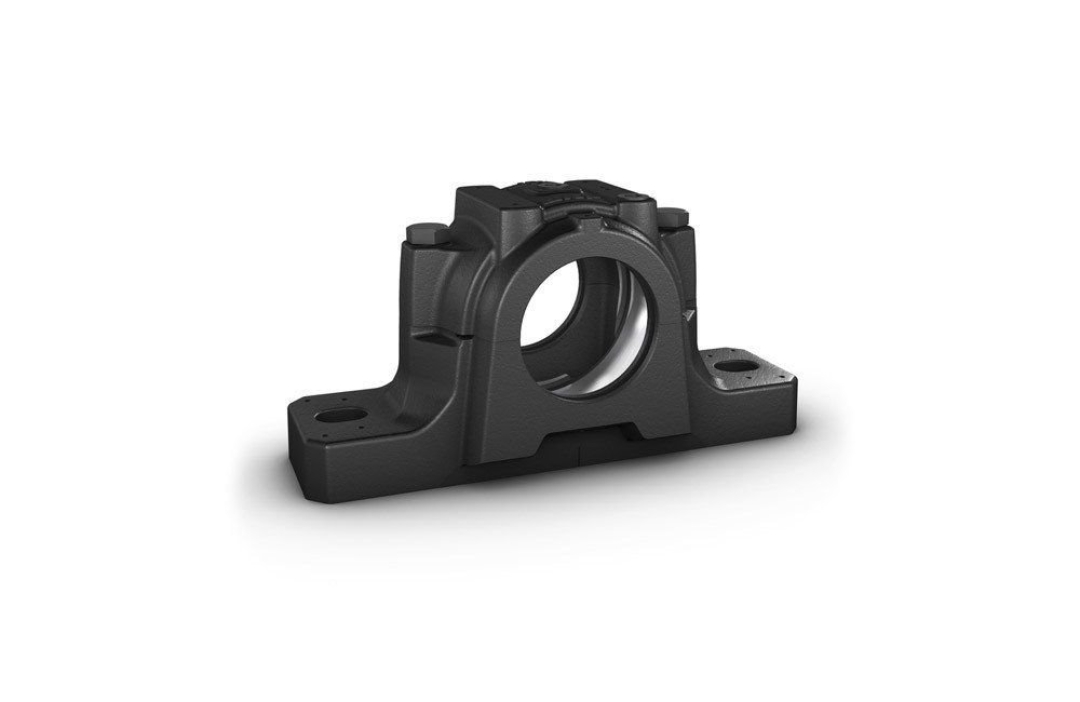

A IMAGEM PODE DIFERIR DO PRODUTO. CONSULTE A ESPECIFICAÇÃO TÉCNICA PARA OBTER DETALHES.

OS MANCAIS SNL PERMITEM QUE OS ROLAMENTOS INCORPORADOS OBTENHAM O MÁXIMO DE VIDA ÚTIL, COM MENOR NECESSIDADE DE MANUTENÇÃO. DIVERSAS VARIANTES DE MANCAIS E PROJETOS DE VEDAÇÕES ESTÃO DISPONÍVEIS, TORNANDO PRATICAMENTE DESNECESSÁRIA A UTILIZAÇÃO DE MANCAIS ADAPTADOS E POSSIBILITANDO A MONTAGEM DE ARRANJOS DE ROLAMENTOS ECONÔMICOS.


MARCA: SKF
CÓDIGO DO PRODUTO: SNL 518-615/VU800
SUBGRUPO: MANCAL
NCM:84833090
PESO BRUTO:13,70000KG
CÓDIGO DE BARRAS:7316576962233
IMAGEM MERAMENTE ILUSTRATIVA


ESPECIFICAÇÕES TÉCNICAS:



DIMENSÕES:


ASSENTO DO ROLAMENTO


DA

160 MM

DIÂMETRO DO ASSENTO DO ROLAMENTO




G7

CLASSE DE TOLERÂNCIA DO DIÂMETRO DO ASSENTO DO ROLAMENTO


CA

65 MM

LARGURA DO ASSENTO DO ROLAMENTO


H1

100 MM

ALTURA CENTRAL DO ASSENTO DO ROLAMENTO





DIMENSÕES EXTERNAS


DB

102.5 MM

DIÂMETRO DO FURO


A

143 MM

LARGURA TOTAL


A1

100 MM

LARGURA DO PÉ


G1

1/8-27 NPSF

ROSCA DO FURO DE DRENO DE GRAXA


H

192 MM

ALTURA TOTAL


H2

35 MM

ALTURA DO PÉ


L

345 MM

COMPRIMENTO TOTAL


J

290 MM

DISTÂNCIA ENTRE OS PARAFUSOS DE FIXAÇÃO


N

28 MM

COMPRIMENTO DO FURO PARA PARAFUSO DE FIXAÇÃO


N1

22 MM

LARGURA DO FURO PARA PARAFUSO DE FIXAÇÃO
