MANCAL BIPARTIDO SNL 522-619/VU800 - SKF

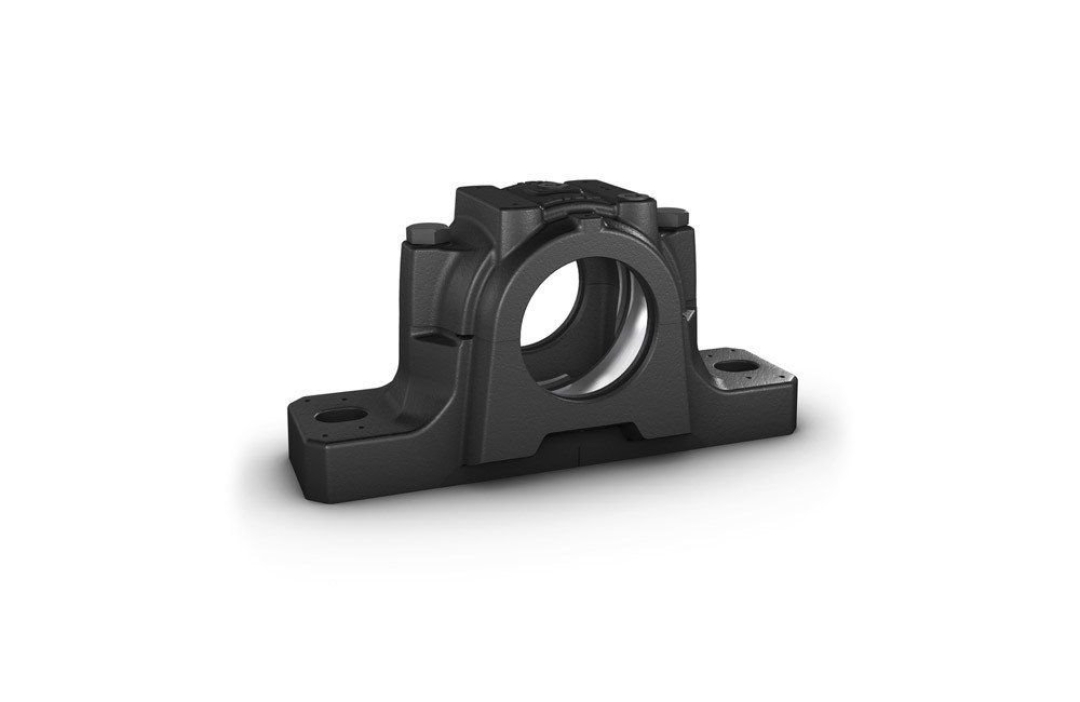

A IMAGEM PODE DIFERIR DO PRODUTO. CONSULTE A ESPECIFICAÇÃO TÉCNICA PARA OBTER DETALHES.

AS CAIXAS DE MANCAIS BIPARTIDAS SNL SÃO AS MAIS POPULARES DA SKF NO MERCADO, DESENVOLVIDAS PARA SER A PRIMEIRA OPÇÃO DEVIDO AO DESIGN, À QUALIDADE E À ECONOMIA. ELES PERMITEM QUE OS ROLAMENTOS INCORPORADOS OBTENHAM O MÁXIMO DE VIDA ÚTIL, COM MENOR NECESSIDADE DE MANUTENÇÃO. DIVERSAS VARIANTES DE CAIXAS DE MANCAL E PROJETOS DE VEDAÇÕES ESTÃO DISPONÍVEIS, TORNANDO PRATICAMENTE DESNECESSÁRIA A UTILIZAÇÃO DE CAIXAS DE MANCAL ADAPTADAS E POSSIBILITANDO A MONTAGEM DE ARRANJOS DE ROLAMENTOS ECONÔMICOS.


MARCA: SKF
CÓDIGO DO PRODUTO: SNL 522-619/VU800
SUBGRUPO: MANCAL
NCM:84833090
DIÂMETRO DO ASSENTO DO ROLAMENTO:200MM
LARGURA DO ASSENTO DO ROLAMENTO:80MM
ALTURA CENTRAL DO ASSENTO DO ROLAMENTO:125MM
PESO BRUTO:22,00000KG
CÓDIGO DE BARRAS:7316576962271
IMAGEM MERAMENTE ILUSTRATIVA


ESPECIFICAÇÕES TÉCNICAS:



DIMENSÕES:



ASSENTO DO ROLAMENTO:



DA

200 MM

DIÂMETRO DO ASSENTO DO ROLAMENTO


CA

80 MM

LARGURA DO ASSENTO DO ROLAMENTO


H1

125 MM

ALTURA CENTRAL DO ASSENTO DO ROLAMENTO






DIMENSÕES EXTERNAS:



DB

147.5 MM

DIÂMETRO DO FURO


A

175 MM

LARGURA TOTAL


A1

120 MM

LARGURA DO PÉ


G1

1/4-18 NPSF

ROSCA DO FURO DE DRENO DE GRAXA


H

242 MM

ALTURA TOTAL


H2

45 MM

ALTURA DO PÉ


L

410 MM

COMPRIMENTO TOTAL


J

350 MM

DISTÂNCIA ENTRE OS PARAFUSOS DE FIXAÇÃO


N

32 MM

COMPRIMENTO DO FURO PARA PARAFUSO DE FIXAÇÃO


N1

26 MM

LARGURA DO FURO PARA PARAFUSO DE FIXAÇÃO






CANAIS DE VEDAÇÃO:



A3

143 MM

LARGURA INTERNA ENTRE OS CANAIS DA VEDAÇÃO


A4

6 MM

LARGURA DO CANAL DA VEDAÇÃO


A5

10 MM

DISTÂNCIA PARA A FACE POSTERIOR DO CANAL DA VEDAÇÃO


A6

14 MM

LARGURA NO DIÂMETRO DO FURO


DC

157.5 MM

DIÂMETRO DO CANAL DA VEDAÇÃO
