MANCAL COMPLETO UCNFL 207 R3 FYTBK 35 TR - SKF

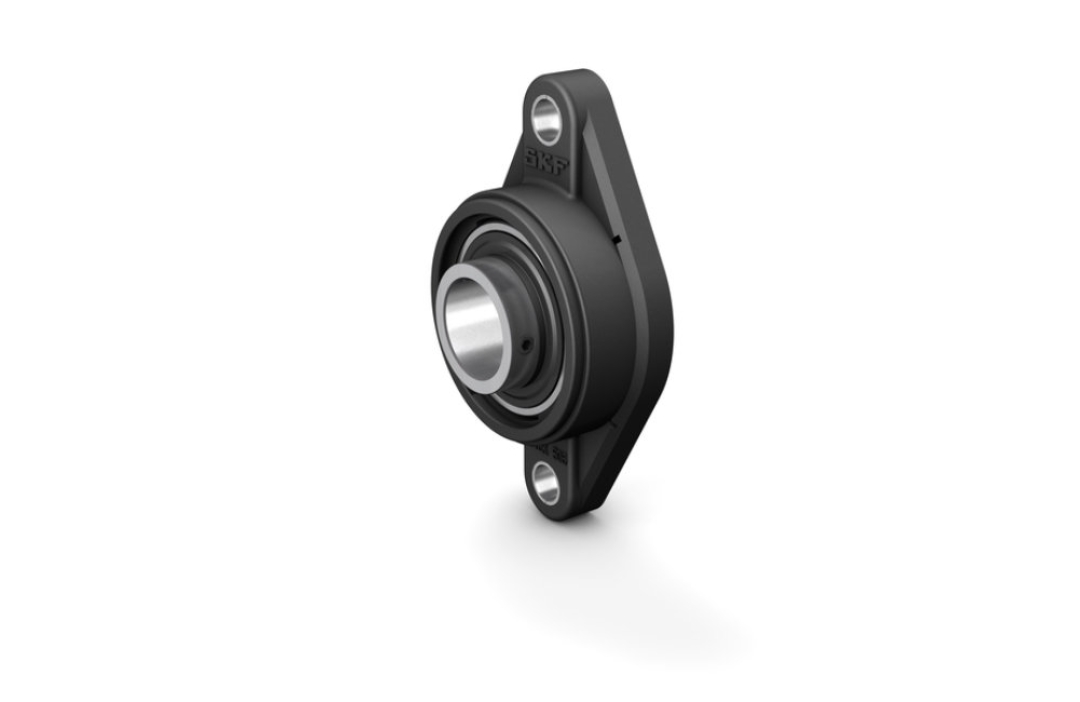

A IMAGEM PODE DIFERIR DO PRODUTO. CONSULTE A ESPECIFICAÇÃO TÉCNICA PARA OBTER DETALHES.

AS UNIDADES DE ROLAMENTO DE ESFERAS FLANGEADAS DA SKF CONSISTEM EM UM ROLAMENTO SÉRIE Y MONTADO EM UMA CAIXA DE MANCAL, QUE PODE SER PARAFUSADA NA PAREDE OU NO CHASSI DA MÁQUINA. O SORTIMENTO DA SKF INCLUI UNIDADES EM CONFORMIDADE COM AS NORMAS ISO, PADRÕES NORTE-AMERICANOS OU PADRÕES INDUSTRIAIS JAPONESES (JIS). NO SORTIMENTO DA SKF, VOCÊ PODE ENCONTRAR UNIDADES PARA QUASE TODOS OS REQUISITOS RELACIONADOS A PADRÕES DE PARAFUSOS OU FIXAÇÃO NO EIXO.

ALÉM DISSO, AS UNIDADES DE ROLAMENTOS DE ESFERAS SKF FOOD LINE FORNECEM SOLUÇÕES DE UNIDADES DE ROLAMENTO HIGIÊNICAS E DE ALTO DESEMPENHO PARA OS AMBIENTES MAIS EXIGENTES DE ALIMENTOS E BEBIDAS.


MARCA: SKF
CÓDIGO DO PRODUTO: FYTBK 35 TR
GRUPO: MANCAL
NCM:84832000
PESO:0,63000KG
CÓDIGO DE BARRAS:7316570652345
IMAGEM MERAMENTE ILUSTRATIVA


ESPECIFICAÇÕES TÉCNICAS:



DIMENSÕES:




D

35 MM

DIÂMETRO DO FURO


D1

˜46.1 MM

DIÂMETRO EXTERNO DO ANEL INTERNO


A

35 MM

LARGURA TOTAL


A1

17 MM

LARGURA DO FLANGE


A3

3.2 MM

PROFUNDIDADE DO REBAIXO DE CENTRAGEM


A5

24 MM

LARGURA INCLUINDO A TAMPA DE FECHAMENTO


B

42.9 MM

LARGURA DO ANEL INTERNO


B4

6 MM

DISTÂNCIA DESDE A FACE LATERAL DO DISPOSITIVO DE FIXAÇÃO INTEGRAL ATÉ O CENTRO DA ROSCA


DB

90 MM

DIÂMETRO EXTERNO SUPERIOR


DC

88.9 MM

DIÂMETRO DO REBAIXO DE CENTRAGEM DA CAIXA DE MANCAL


H

156 MM

ALTURA TOTAL


J

130 MM

DISTÂNCIA ENTRE OS PARAFUSOS DE FIXAÇÃO


L

96 MM

COMPRIMENTO TOTAL


N

14.8 MM

DIÂMETRO DO FURO PARA PARAFUSO DE FIXAÇÃO


S1

25.4 MM

DISTÂNCIA DESDE A FACE LATERAL DO DISPOSITIVO DE FIXAÇÃO INTEGRAL ATÉ O CENTRO DA PISTA


T

46.4 MM

LARGURA GERAL DA UNIDADE
