MANCAL COMPLETO UCP 204 - SKF

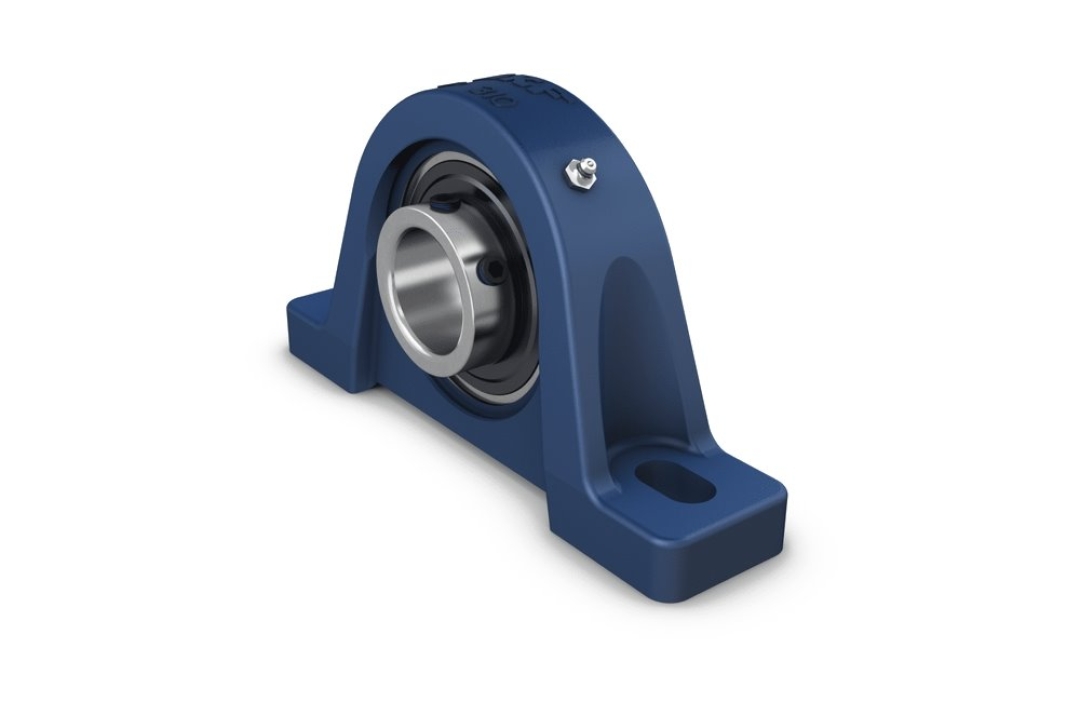

A IMAGEM PODE SER DIFERENTE DO PRODUTO. CONSULTE AS ESPECIFICAÇÕES TÉCNICAS PARA OBTER DETALHES.

MANCAL COMPLETO TIPO P COM ROLAMENTO DE ESFERAS Y.


MARCA: SKF
CÓDIGO DO PRODUTO: UCP 204
SUBGRUPO: MANCAL
NCM:84832000
PESO:0,60000KG
IMAGEM MERAMENTE ILUSTRATIVA


ESPECIFICAÇÕES TÉCNICAS:



DIMENSÕES:




D

20 MM

DIÂMETRO DO FURO


D1

˜28.7 MM

DIÂMETRO DO RESSALTO DO ANEL INTERNO


A

34 MM

LARGURA DA BASE


A1

23 MM

TOP WIDTH


B

31 MM

LARGURA DO ANEL INTERNO


B4

5 MM

DISTÂNCIA DA FACE LATERAL DO DISPOSITIVO DE FIXAÇÃO INTEGRAL PARA O CENTRO DA ROSCA


H

33.3 MM

ALTURA DO CENTRO DO ASSENTO ESFÉRICO


H1

13.5 MM

FOOT HEIGHT


H2

64.5 MM

ALTURA TOTAL


J

95 MM

DISTÂNCIA ENTRE OS PARAFUSOS DE FIXAÇÃO


J

MAX.100 MM

DISTANCE BETWEEN ATTACHMENT BOLTS


J

MIN.90 MM

DISTANCE BETWEEN ATTACHMENT BOLTS


L

127 MM

COMPRIMENTO TOTAL


N

13 MM

DIAMETER OF ATTACHMENT BOLT HOLE


N1

18 MM

LENGTH OF ATTACHMENT BOLT HOLE


S1

18.3 MM

DISTÂNCIA DA FACE LATERAL DO DISPOSITIVO DE FIXAÇÃO INTEGRAL PARA O CENTRO DA PISTA
