MANCAL COMPLETO UCP 205 - SKF

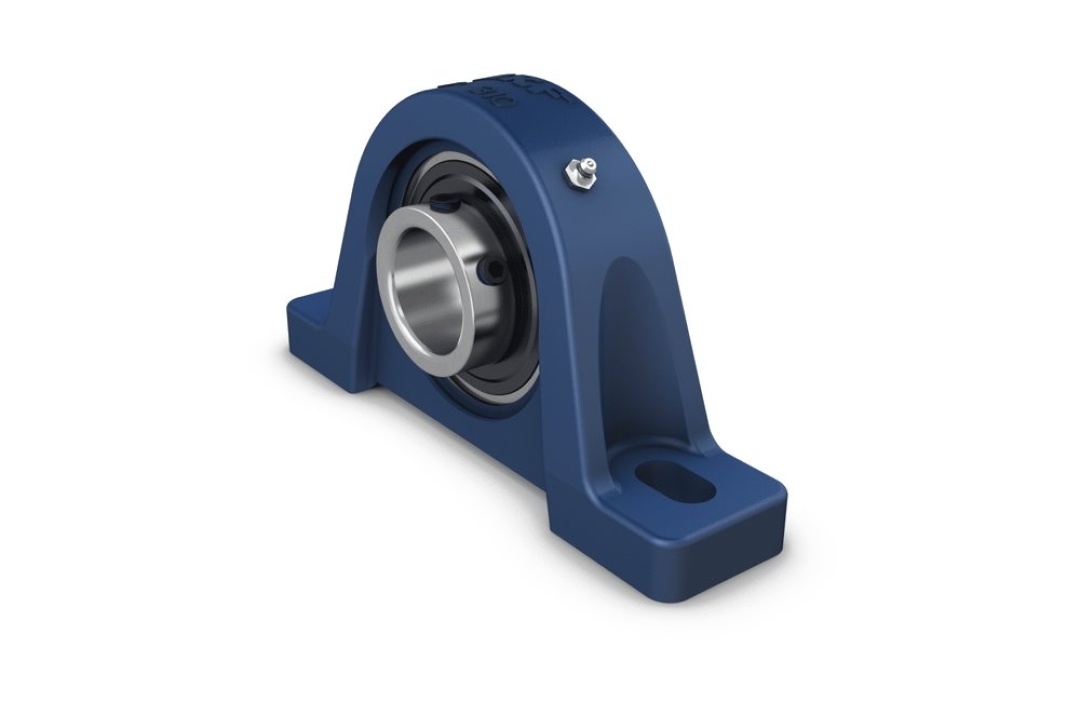

A IMAGEM PODE SER DIFERENTE DO PRODUTO. CONSULTE AS ESPECIFICAÇÕES TÉCNICAS PARA OBTER DETALHES.

MANCAL COMPLETO TIPO P COM ROLAMENTO DE ESFERAS Y.


MARCA: SKF
CÓDIGO DO PRODUTO: UCP 205
SUBGRUPO: MANCAL
NCM:84832000
PESO:0,80000KG
IMAGEM MERAMENTE ILUSTRATIVA


ESPECIFICAÇÕES TÉCNICAS:



DIMENSÕES:




D

25 MM

DIÂMETRO DO FURO


D1

˜33.7 MM

DIÂMETRO DO RESSALTO DO ANEL INTERNO


A

38 MM

LARGURA DA BASE


A1

23 MM

TOP WIDTH


B

34 MM

LARGURA DO ANEL INTERNO


B4

5.5 MM

DISTÂNCIA DA FACE LATERAL DO DISPOSITIVO DE FIXAÇÃO INTEGRAL PARA O CENTRO DA ROSCA


H

36.5 MM

ALTURA DO CENTRO DO ASSENTO ESFÉRICO


H1

16 MM

FOOT HEIGHT


H2

70.5 MM

ALTURA TOTAL


J

105 MM

DISTÂNCIA ENTRE OS PARAFUSOS DE FIXAÇÃO


J

MAX.110 MM

DISTANCE BETWEEN ATTACHMENT BOLTS


J

MIN.100 MM

DISTANCE BETWEEN ATTACHMENT BOLTS


L

139.5 MM

COMPRIMENTO TOTAL


N

13 MM

DIAMETER OF ATTACHMENT BOLT HOLE


N1

18 MM

LENGTH OF ATTACHMENT BOLT HOLE


S1

19.7 MM

DISTÂNCIA DA FACE LATERAL DO DISPOSITIVO DE FIXAÇÃO INTEGRAL PARA O CENTRO DA PISTA
