MANCAL COMPLETO UCP 206 - SKF

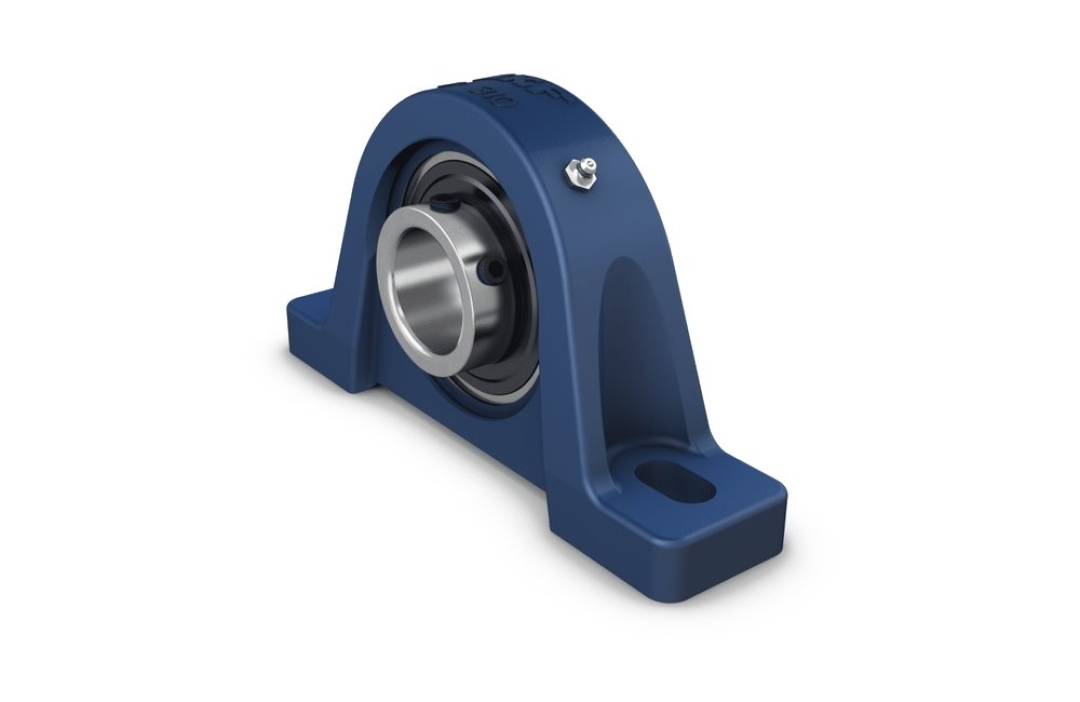

A IMAGEM PODE SER DIFERENTE DO PRODUTO. CONSULTE AS ESPECIFICAÇÕES TÉCNICAS PARA OBTER DETALHES.

MANCAL COMPLETO TIPO P COM ROLAMENTO DE ESFERAS Y.


MARCA: SKF
CÓDIGO DO PRODUTO: UCP 206
SUBGRUPO: MANCAL
NCM:84832000
PESO:1,20000KG
IMAGEM MERAMENTE ILUSTRATIVA


ESPECIFICAÇÕES TÉCNICAS:



DIMENSÕES:




D

30 MM

DIÂMETRO DO FURO


D1

˜39.8 MM

DIÂMETRO DO RESSALTO DO ANEL INTERNO


A

45 MM

LARGURA DA BASE


A1

27 MM

TOP WIDTH


B

38.1 MM

LARGURA DO ANEL INTERNO


B4

5.5 MM

DISTÂNCIA DA FACE LATERAL DO DISPOSITIVO DE FIXAÇÃO INTEGRAL PARA O CENTRO DA ROSCA


H

42.9 MM

ALTURA DO CENTRO DO ASSENTO ESFÉRICO


H1

16.5 MM

FOOT HEIGHT


H2

83.5 MM

ALTURA TOTAL


J

121 MM

DISTÂNCIA ENTRE OS PARAFUSOS DE FIXAÇÃO


J

MAX.125 MM

DISTANCE BETWEEN ATTACHMENT BOLTS


J

MIN.117 MM

DISTANCE BETWEEN ATTACHMENT BOLTS


L

165 MM

COMPRIMENTO TOTAL


N

17 MM

DIAMETER OF ATTACHMENT BOLT HOLE


N1

21 MM

LENGTH OF ATTACHMENT BOLT HOLE


S1

22.2 MM

DISTÂNCIA DA FACE LATERAL DO DISPOSITIVO DE FIXAÇÃO INTEGRAL PARA O CENTRO DA PISTA
