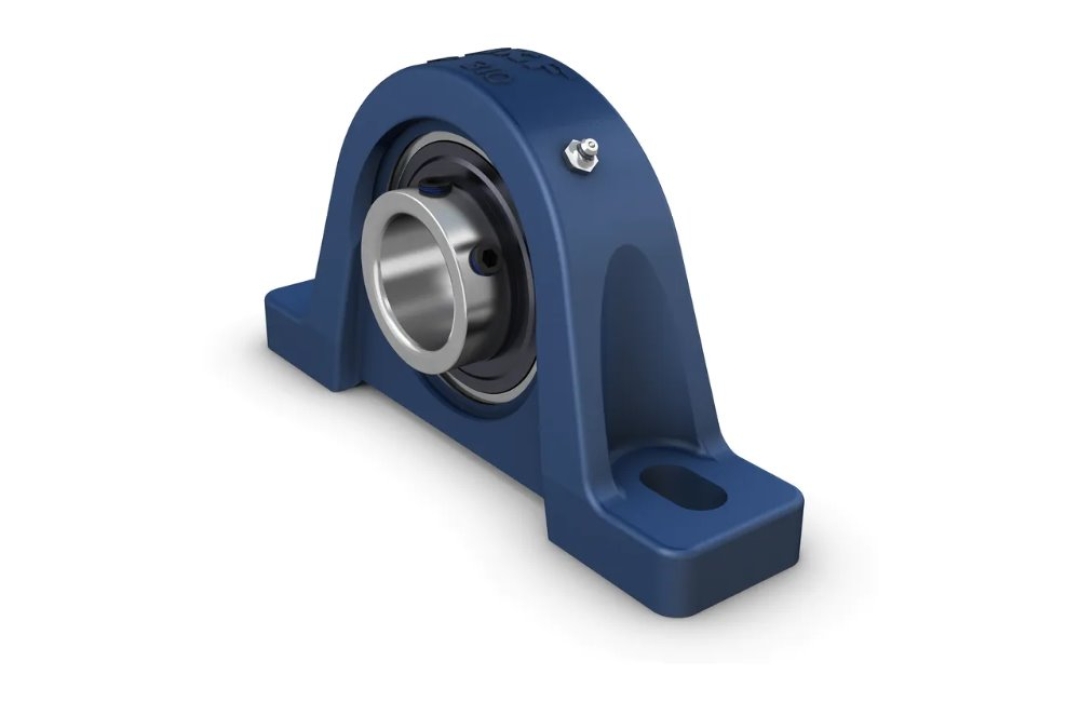

MANCAL COMPLETO UCP 207 - SKF

A IMAGEM PODE DIFERIR DO PRODUTO. CONSULTE A ESPECIFICAÇÃO TÉCNICA PARA OBTER DETALHES.

UNIDADE DE ROLAMENTOS DE ESFERAS DE CAIXA DE MANCAL (PILLOW BLOCK) COM ANEL INTERNO PROLONGADO E PARAFUSO DE FIXAÇÃO, FERRO FUNDIDO, NORMAS JAPONESAS. AS UNIDADES DE ROLAMENTOS DE ESFERAS DA CAIXA DE MANCAL (PILLOW) CONSISTEM EM UM ROLAMENTO SÉRIE Y MONTADO EM UMA CAIXA DE MANCAL DE FERRO FUNDIDO QUE PODE SER APARAFUSADA A UMA SUPERFÍCIE DE APOIO. ESSA VARIAÇÃO É RESISTENTE E RÍGIDA E É ADEQUADA PARA APLICAÇÕES COM DIREÇÕES DE ROTAÇÃO CONSTANTES E ALTERNADAS. ELA POSSUI UM ANEL INTERNO PROLONGADO EM AMBOS OS LADOS E É FIXADA NO EIXO APERTANDO UM PARAFUSO DE FIXAÇÃO NO ANEL INTERNO, O QUE FACILITA A MONTAGEM.




FORTE
PROJETADO PARA UMA ROTAÇÃO CONSTANTE E ALTERNADA
PRONTO PARA MONTAR
ROLAMENTO LUBRIFICADO E VEDADO
FIXAÇÃO RÁPIDA NO EIXO
CUSTO-BENEFÍCIO





MARCA: SKF
CÓDIGO DO PRODUTO: UCP 207
GRUPO: MANCAL
NCM:84832000
PESO:1,50000KG
IMAGEM MERAMENTE ILUSTRATIVA






DIMENSÕES




D

35 MM

DIÂMETRO DO FURO


D1

˜46.8 MM

DIÂMETRO DO RESSALTO DO ANEL INTERNO


A

46 MM

LARGURA DA BASE


A1

28 MM

LARGURA SUPERIOR


B

42.9 MM

LARGURA DO ANEL INTERNO


B4

6.5 MM

DISTÂNCIA DESDE A FACE LATERAL DO DISPOSITIVO DE FIXAÇÃO INTEGRAL ATÉ O CENTRO DA ROSCA


H

47.6 MM

ALTURA DO CENTRO DO ASSENTO ESFÉRICO


H1

18.5 MM

ALTURA DO PÉ


H2

93.5 MM

ALTURA TOTAL


J

127 MM

DISTÂNCIA ENTRE OS PARAFUSOS DE FIXAÇÃO


J

MAX.131 MM

DISTÂNCIA ENTRE OS PARAFUSOS DE FIXAÇÃO


J

MIN.123 MM

DISTÂNCIA ENTRE OS PARAFUSOS DE FIXAÇÃO


L

166.5 MM

COMPRIMENTO TOTAL


N

17 MM

DIÂMETRO DO FURO PARA PARAFUSO DE FIXAÇÃO


N1

21 MM

COMPRIMENTO DO FURO PARA PARAFUSO DE FIXAÇÃO


S1

25.4 MM

DISTÂNCIA DESDE A FACE LATERAL DO DISPOSITIVO DE FIXAÇÃO INTEGRAL ATÉ O CENTRO DA PISTA
