MANCAL FY  50 TF - SKF

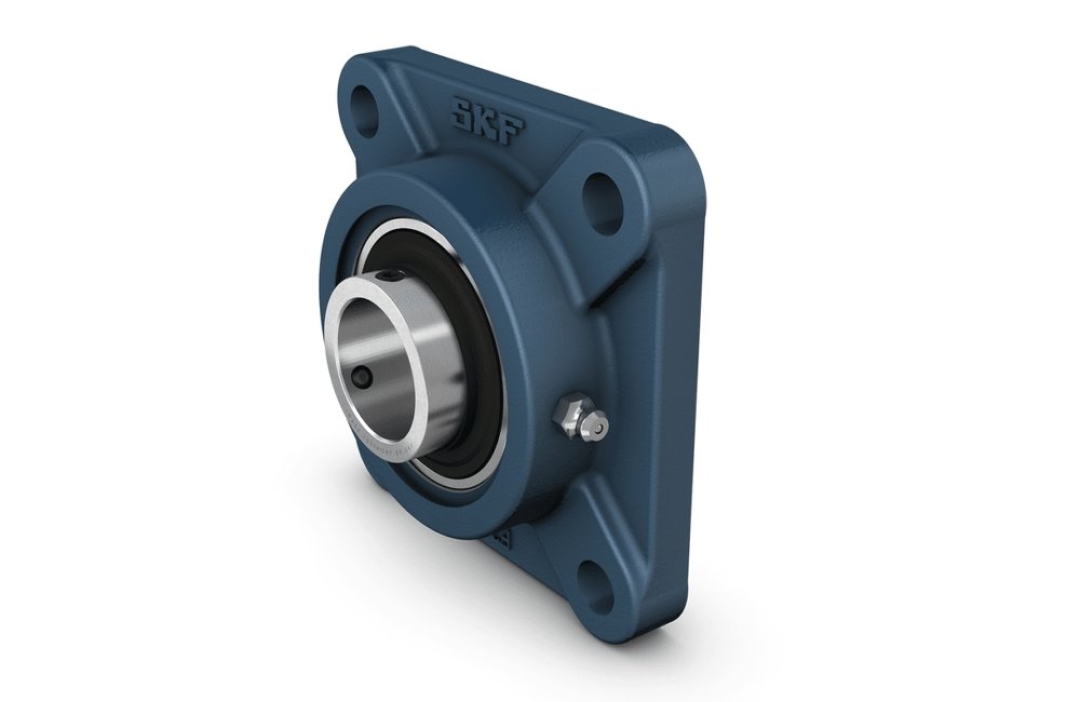

A IMAGEM PODE DIFERIR DO PRODUTO. CONSULTE A ESPECIFICAÇÃO TÉCNICA PARA OBTER DETALHES.


AS UNIDADES DE ROLAMENTO DE ESFERAS DE CAIXA DE MANCAL DA SKF CONSISTEM EM UM ROLAMENTO SÉRIE Y MONTADO EM UMA CAIXA DE MANCAL, QUE PODE SER APARAFUSADA A UMA SUPERFÍCIE DE APOIO. O SORTIMENTO DA SKF INCLUI UNIDADES EM CONFORMIDADE COM AS NORMAS ISO, PADRÕES NORTE-AMERICANOS OU PADRÕES INDUSTRIAIS JAPONESES (JIS). NO SORTIMENTO DA SKF, VOCÊ PODE ENCONTRAR UNIDADES PARA QUASE TODAS AS NECESSIDADES.

ALÉM DISSO, AS UNIDADES DE ROLAMENTOS DE ESFERAS SKF FOOD LINE FORNECEM SOLUÇÕES DE UNIDADES DE ROLAMENTO HIGIÊNICAS E DE ALTO DESEMPENHO PARA OS AMBIENTES MAIS EXIGENTES DE ALIMENTOS E BEBIDAS.


MARCA: SKF
CÓDIGO DO PRODUTO: FY  50 TF
SUBGRUPO: MANCAL
NCM:84832000
PESO:2,30000KG
CÓDIGO DE BARRAS:7316577032287
IMAGEM MERAMENTE ILUSTRATIVA


ESPECIFICAÇÕES TÉCNICAS:



DIMENSÕES:




D

50 MM

DIÂMETRO DO FURO


D1

˜62.51 MM

DIÂMETRO EXTERNO DO ANEL INTERNO


A

43 MM

LARGURA TOTAL


A1

15 MM

LARGURA DO FLANGE


A3

3.2 MM

PROFUNDIDADE DO REBAIXO DE CENTRAGEM


A5

33 MM

FOLGA DA TAMPA DE FECHAMENTO


B

51.6 MM

LARGURA DO ANEL INTERNO


B4

9 MM

DISTÂNCIA DESDE A FACE LATERAL DO DISPOSITIVO DE FIXAÇÃO INTEGRAL ATÉ O CENTRO DA ROSCA


DB1

107 MM

DIÂMETRO EXTERNO SUPERIOR


DB2

118 MM

DIÂMETRO EXTERNO DA BASE


DC

125.4 MM

DIÂMETRO DE CENTRAGEM


J

111 MM

DISTÂNCIA ENTRE OS PARAFUSOS DE FIXAÇÃO


L

143 MM

COMPRIMENTO TOTAL


N

18 MM

DIÂMETRO DO FURO PARA PARAFUSO DE FIXAÇÃO


S1

32.6 MM

DISTÂNCIA DESDE A FACE LATERAL DO DISPOSITIVO DE FIXAÇÃO INTEGRAL ATÉ O CENTRO DA PISTA


T

60.6 MM

LARGURA GERAL DA UNIDADE
