MANCAL FY 505 M - SKF



A IMAGEM PODE DIFERIR DO PRODUTO. CONSULTE A ESPECIFICAÇÃO TÉCNICA PARA OBTER DETALHES.




AS UNIDADES DE ROLAMENTO DE ESFERAS DE CAIXA DE MANCAL DA SKF CONSISTEM EM UM ROLAMENTO SÉRIE Y MONTADO EM UMA CAIXA DE MANCAL, QUE PODE SER APARAFUSADA A UMA SUPERFÍCIE DE APOIO. O SORTIMENTO DA SKF INCLUI UNIDADES EM CONFORMIDADE COM AS NORMAS ISO, PADRÕES NORTE-AMERICANOS OU PADRÕES INDUSTRIAIS JAPONESES (JIS). NO SORTIMENTO DA SKF, VOCÊ PODE ENCONTRAR UNIDADES PARA QUASE TODAS AS NECESSIDADES.

ALÉM DISSO, AS UNIDADES DE ROLAMENTOS DE ESFERAS SKF FOOD LINE FORNECEM SOLUÇÕES DE UNIDADES DE ROLAMENTO HIGIÊNICAS E DE ALTO DESEMPENHO PARA OS AMBIENTES MAIS EXIGENTES DE ALIMENTOS E BEBIDAS.


MARCA: SKF
CÓDIGO DO PRODUTO: FY 505 M
SUBGRUPO: MANCAL
NCM:84833090
PESO:0,52000KG
CÓDIGO DE BARRAS:7316570951622

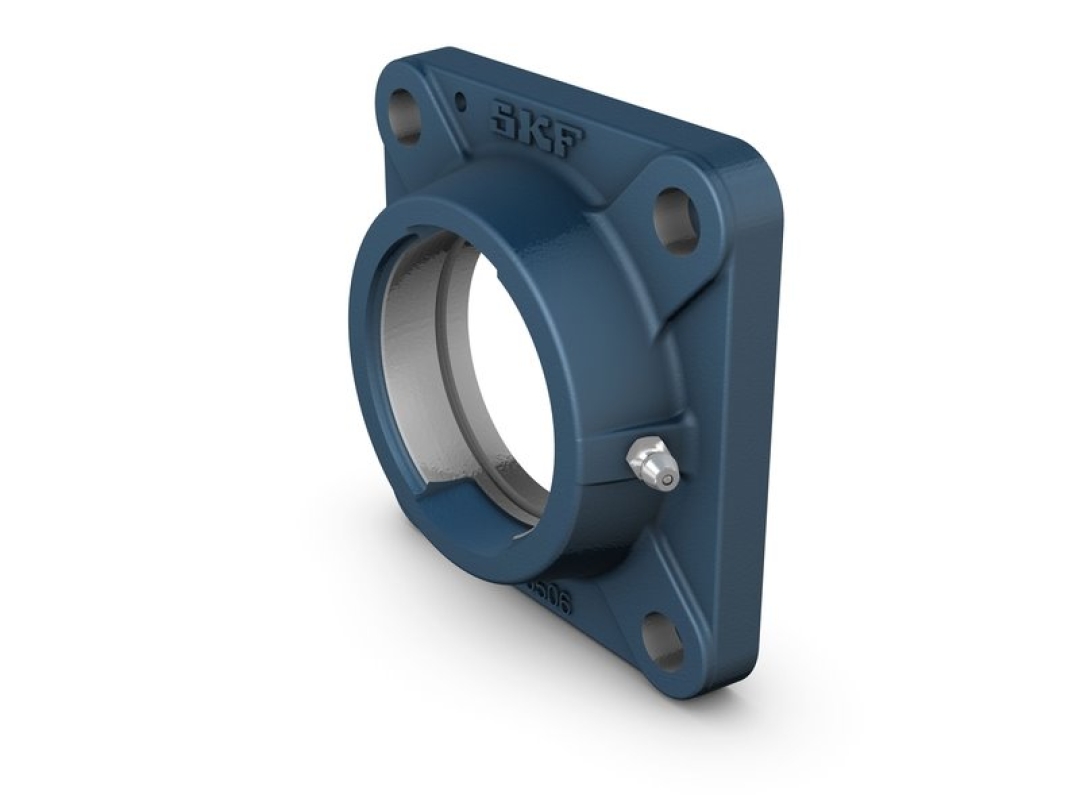

IMAGEM MERAMENTE ILUSTRATIVA


ESPECIFICAÇÕES TÉCNICAS:



DIMENSÕES:




DA

52 MM

DIÂMETRO DO ASSENTO ESFÉRICO


DB1

65 MM

DIÂMETRO EXTERNO SUPERIOR


DB2

71 MM

DIÂMETRO EXTERNO DA BASE


DC

74.6 MM

DIÂMETRO DE CENTRAGEM


A

30 MM

LARGURA TOTAL


A1

12 MM

LARGURA DO FLANGE


A2

19 MM

POSIÇÃO AXIAL DO ASSENTO ESFÉRICO (DA SUPERFÍCIE DE APOIO)


A3

3.2 MM

PROFUNDIDADE DO REBAIXO DE CENTRAGEM


A5

20.5 MM

FOLGA DA TAMPA DE FECHAMENTO


J

70 MM

DISTÂNCIA ENTRE OS PARAFUSOS DE FIXAÇÃO


L

95 MM

COMPRIMENTO TOTAL


N

11.5 MM

DIÂMETRO DO FURO PARA PARAFUSO DE FIXAÇÃO
