MANCAL FY 508 M - SKF

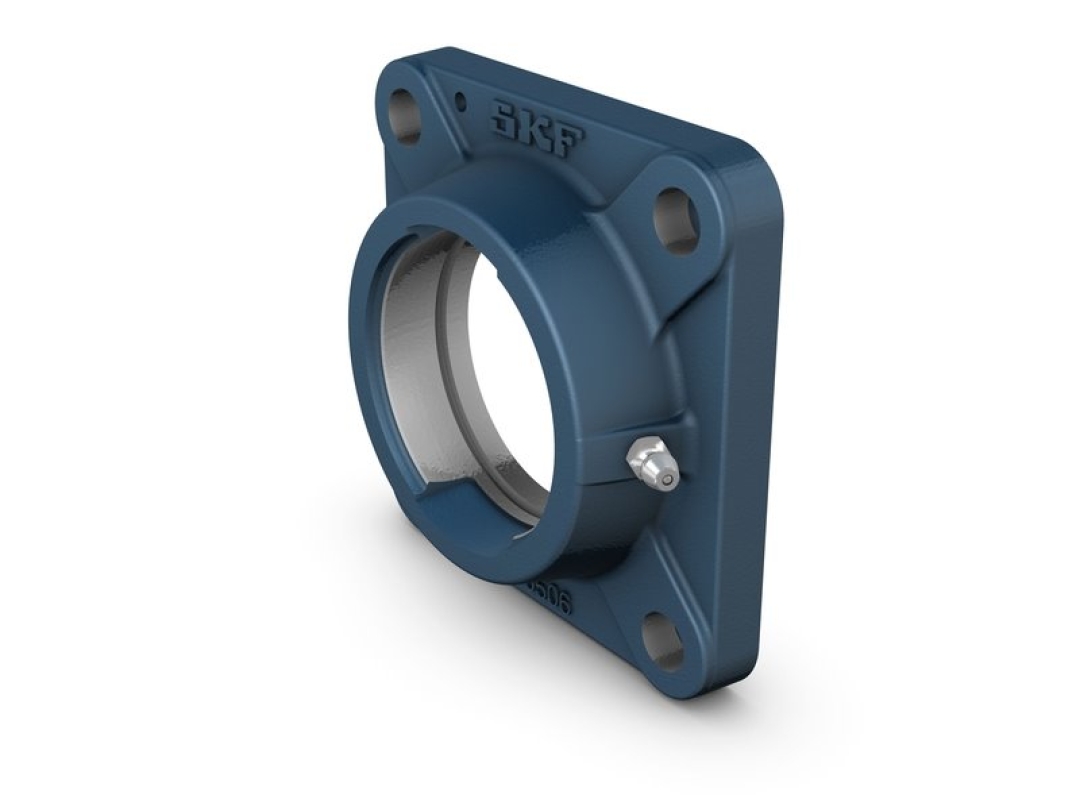

A IMAGEM PODE DIFERIR DO PRODUTO. CONSULTE A ESPECIFICAÇÃO TÉCNICA PARA OBTER DETALHES.

AS UNIDADES DE ROLAMENTO DE ESFERAS FLANGEADAS DA SKF CONSISTEM EM UM ROLAMENTO SÉRIE Y MONTADO EM UMA CAIXA DE MANCAL, QUE PODE SER PARAFUSADA NA PAREDE OU NO CHASSI DA MÁQUINA. O SORTIMENTO DA SKF INCLUI UNIDADES EM CONFORMIDADE COM AS NORMAS ISO, PADRÕES NORTE-AMERICANOS OU PADRÕES INDUSTRIAIS JAPONESES (JIS). NO SORTIMENTO DA SKF, VOCÊ PODE ENCONTRAR UNIDADES PARA QUASE TODOS OS REQUISITOS RELACIONADOS A PADRÕES DE PARAFUSOS OU FIXAÇÃO NO EIXO.

ALÉM DISSO, AS UNIDADES DE ROLAMENTOS DE ESFERAS SKF FOOD LINE FORNECEM SOLUÇÕES DE UNIDADES DE ROLAMENTO HIGIÊNICAS E DE ALTO DESEMPENHO PARA OS AMBIENTES MAIS EXIGENTES DE ALIMENTOS E BEBIDAS.


MARCA: SKF
CÓDIGO DO PRODUTO: FY 508 M
SUBGRUPO: MANCAL
NCM:84833090
PESO:1,20000KG
CÓDIGO DE BARRAS:7316577059833
IMAGEM MERAMENTE ILUSTRATIVA


ESPECIFICAÇÕES TÉCNICAS:



DIMENSÕES:




DA

80 MM

DIÂMETRO DO ASSENTO ESFÉRICO


DB1

98 MM

DIÂMETRO EXTERNO SUPERIOR


DB2

106 MM

DIÂMETRO EXTERNO DA BASE


DC

115.9 MM

DIÂMETRO DE CENTRAGEM


A

38.5 MM

LARGURA TOTAL


A1

14 MM

LARGURA DO FLANGE


A2

24 MM

POSIÇÃO AXIAL DO ASSENTO ESFÉRICO (DA SUPERFÍCIE DE APOIO)


A3

3.2 MM

PROFUNDIDADE DO REBAIXO DE CENTRAGEM


A5

26 MM

FOLGA DA TAMPA DE FECHAMENTO


J

101.5 MM

DISTÂNCIA ENTRE OS PARAFUSOS DE FIXAÇÃO


L

130 MM

COMPRIMENTO TOTAL


N

14 MM

DIÂMETRO DO FURO PARA PARAFUSO DE FIXAÇÃO
