MANCAL SNH 524-620 - MDS

SÃO CAIXAS BIPARTIDAS PARA APLICAÇÃO DE ROLAMENTOS AUTOCOMPENSADORES DE ESFERAS E DE ROLOS. SÃO INTERCAMBIÁVEIS AS SÉRIES SN, SNA E SNL, POIS SUAS DIMENSÕES ESTÃO EM CONFORMIDADE COM A NORMA ISO 113:1999. AS CAIXAS REFERÊNCIA SNH NOBRE ESTÃO PADRONIZADAS COM TOLERÂNCIA DE USINAGEM H8 NO DIÂMETRO DO ALOJAMENTO DO ROLAMENTO. DESTA MANEIRA, O ROLAMENTO PODE MOVER-SE AXIALMENTE, ACOMODANDO DILATAÇÕES TÉRMICAS DO EIXO. OUTRAS TOLERÂNCIAS PODERÃO SER FORNECIDAS MEDIANTE PRÉVIAS CONSULTA A FÁBRICA. A BASE DA CAIXA É REFORÇADA COM NERVURAS E MATERIAL ADICIONAL AO REDOR DOS FUROS DOS PARAFUSOS DE FIXAÇÃO, DE MANEIRA A MELHORAR O CONTATO NA SUPERFÍCIE DE FIXAÇÃO EVITANDO POSSÍVEIS DEFORMAÇÕES. AS NERVURAS NA PARTE CENTRAL DA BASE DA CAIXA PROPORCIONAM UMA ÁREA DE SUPERFÍCIE ADICIONAL PARA MELHORAR A  RESISTÊNCIA MECÂNICA E A DISSIPAÇÃO DO CALOR PARA  FORA DO ROLAMENTO. NO MANCAL EXISTEM PONTOS DE POSIÇÕES MARCADOS NAS QUAIS É POSSÍVEL ABRIR FUROS PARA PINOS, SENSORES PARA MONITORIZAÇÃO DE CONDIÇÕES ( COMO SENSORES DE VIBRAÇÃO E DE TEMPERATURA ) E ROSCAS PARA NIPLES DE LUBRIFICAÇÃO.




MARCA: NOBRE IND
CÓDIGO DO PRODUTO: SNH 524-620
GRUPO: MANCAL
NCM:84833090
PESO:25,00000KG

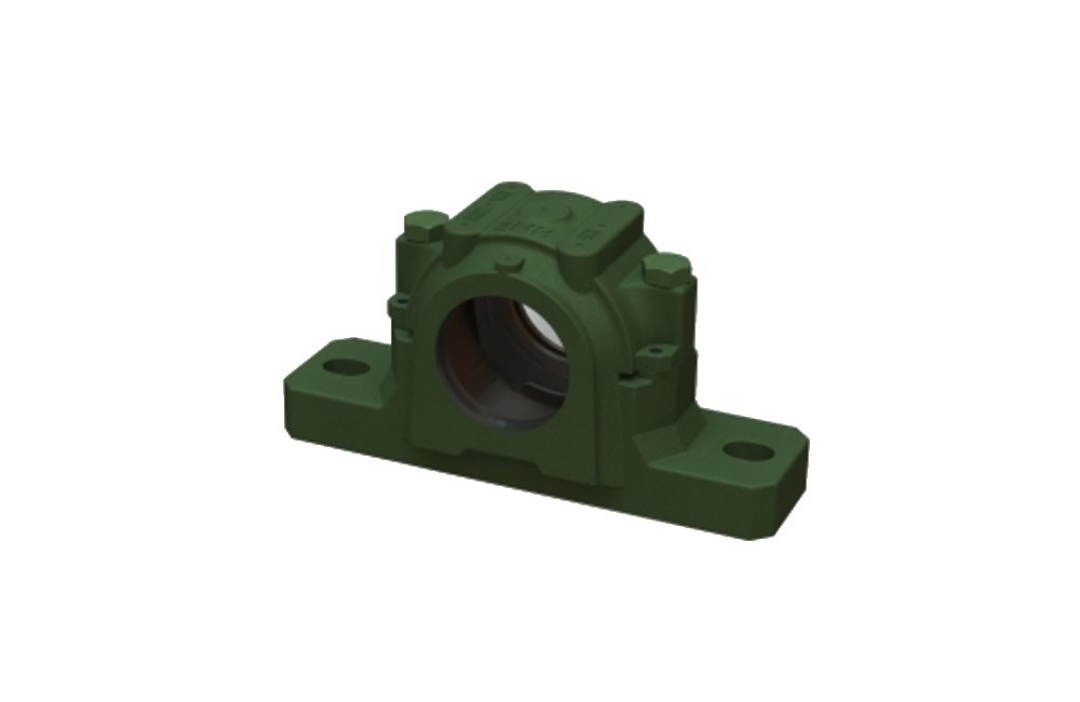

IMAGEM MERAMENTE ILUSTRATIVA
