MANCAL SY 513 M - SKF

A IMAGEM PODE DIFERIR DO PRODUTO. CONSULTE A ESPECIFICAÇÃO TÉCNICA PARA OBTER DETALHES.

AS UNIDADES DE ROLAMENTO DE ESFERAS DE CAIXA DE MANCAL DA SKF CONSISTEM EM UM ROLAMENTO SÉRIE Y MONTADO EM UMA CAIXA DE MANCAL, QUE PODE SER APARAFUSADA A UMA SUPERFÍCIE DE APOIO. O SORTIMENTO DA SKF INCLUI UNIDADES EM CONFORMIDADE COM AS NORMAS ISO, PADRÕES NORTE-AMERICANOS OU PADRÕES INDUSTRIAIS JAPONESES (JIS). NO SORTIMENTO DA SKF, VOCÊ PODE ENCONTRAR UNIDADES PARA QUASE TODAS AS NECESSIDADES.

ALÉM DISSO, AS UNIDADES DE ROLAMENTOS DE ESFERAS SKF FOOD LINE FORNECEM SOLUÇÕES DE UNIDADES DE ROLAMENTO HIGIÊNICAS E DE ALTO DESEMPENHO PARA OS AMBIENTES MAIS EXIGENTES DE ALIMENTOS E BEBIDAS.


MARCA: SKF
CÓDIGO DO PRODUTO: SY 513 M
SUBGRUPO: MANCAL
NCM:84833090
PESO:3,65000KG
CÓDIGO DE BARRAS:7316577060808

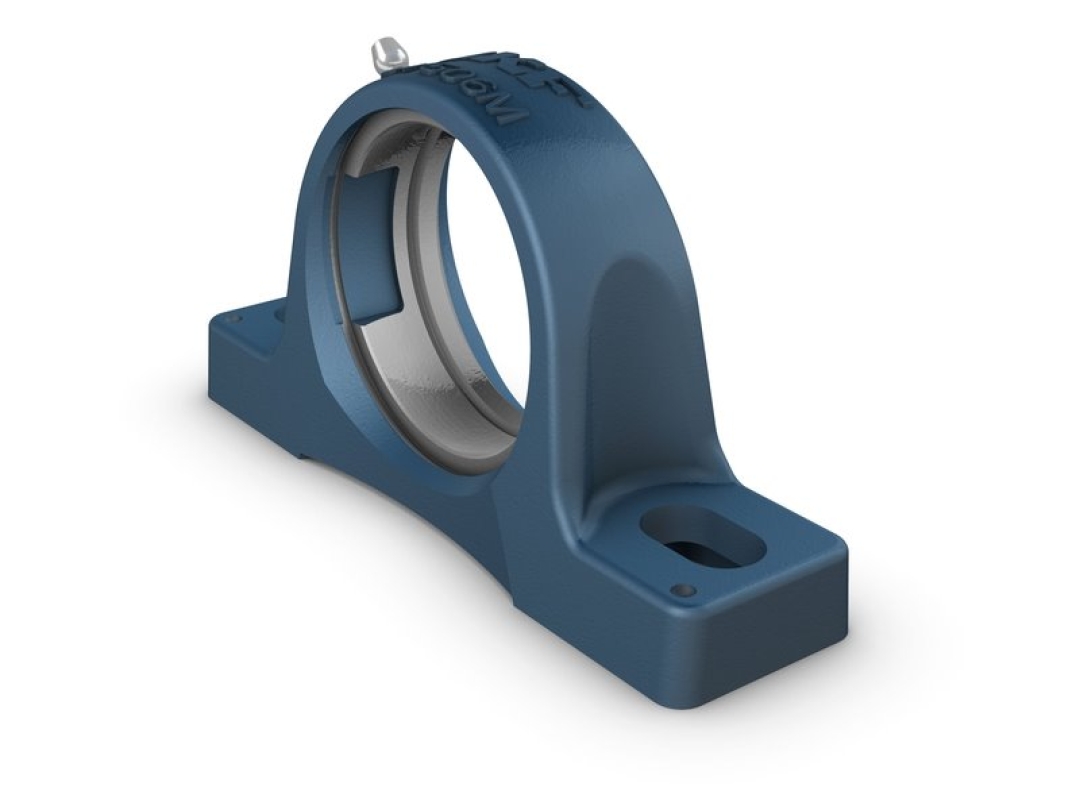

IMAGEM MERAMENTE ILUSTRATIVA


ESPECIFICAÇÕES TÉCNICAS:





DIMENSÕES:




DA

120 MM

DIÂMETRO DO ASSENTO ESFÉRICO


A

65 MM

LARGURA DA BASE


A1

44 MM

LARGURA SUPERIOR


A5

39 MM

FOLGA DA TAMPA DE FECHAMENTO


H

76.2 MM

ALTURA DO CENTRO DO ASSENTO ESFÉRICO


H1

29 MM

ALTURA DO PÉ


H2

150 MM

ALTURA TOTAL


J

203 MM

DISTÂNCIA ENTRE OS PARAFUSOS DE FIXAÇÃO


J

MAX.216 MM

DISTÂNCIA ENTRE OS PARAFUSOS DE FIXAÇÃO


J

MIN.190 MM

DISTÂNCIA ENTRE OS PARAFUSOS DE FIXAÇÃO


L

258 MM

COMPRIMENTO TOTAL


N

22 MM

LARGURA DO FURO PARA PARAFUSO DE FIXAÇÃO


N1

35 MM

COMPRIMENTO DO FURO PARA PARAFUSO DE FIXAÇÃO
