MANCAL TU 507 M - SKF

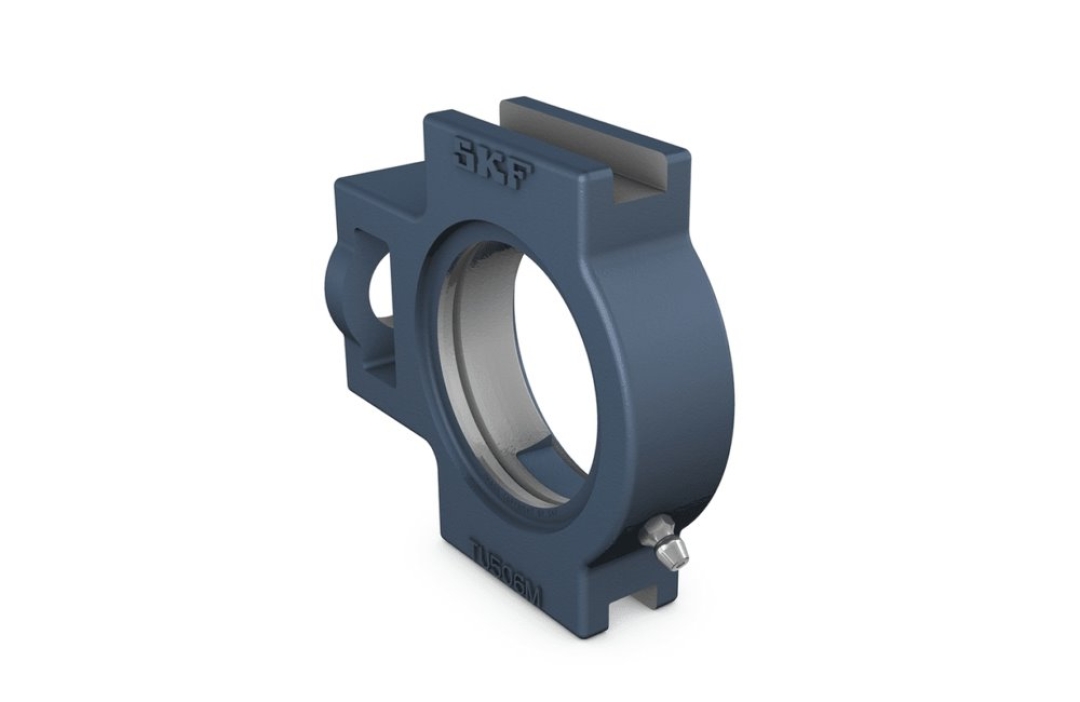

A IMAGEM PODE DIFERIR DO PRODUTO. CONSULTE A ESPECIFICAÇÃO TÉCNICA PARA OBTER DETALHES.

AS UNIDADES DE ROLAMENTO DE ESFERAS COMPENSADORAS DA SKF CONSISTEM EM UM ROLAMENTO SÉRIE Y E UMA CAIXA DE MANCAL, E ESTÃO EM CONFORMIDADE COM AS NORMAS ISO, PADRÕES NORTE-AMERICANOS E PADRÕES INDUSTRIAIS JAPONESES (JIS), CONFORME EXIGIDO POR MUITAS APLICAÇÕES INDUSTRIAIS. EM CONTRASTE, AS UNIDADES COMPENSADORAS DA SKF FOOD LINE NÃO ESTÃO EM CONFORMIDADE COM ESSES PADRÕES E, PORTANTO, SÃO CONSIDERADAS NÃO PADRONIZADAS.

O SORTIMENTO DE UNIDADES DE ROLAMENTO DE ESFERAS COMPENSADORAS DA SKF COMPREENDE SÉRIES E PROJETOS DE ROLAMENTOS SÉRIE Y, TENDO COMO PRINCIPAIS DIFERENÇAS ENTRE AS UNIDADES COMPENSADORAS O MODELO DA CAIXA DE MANCAL, O MÉTODO DE FIXAÇÃO NO EIXO, A SOLUÇÃO DE VEDAÇÃO, ALÉM DAS OPÇÕES DE TAMPAS DE FECHAMENTO E VEDAÇÕES POSTERIORES. EXPLORE A VARIEDADE DE UNIDADES COMPENSADORAS E AS POSSÍVEIS COMBINAÇÕES DISPONÍVEIS NOS DETALHES DO PRODUTO ABAIXO.

AS UNIDADES COMPENSADORAS GERALMENTE SÃO MONTADAS EM ESTRUTURAS COMPENSADORAS E CONECTADAS POR UM PARAFUSO DE AJUSTE.


MARCA: SKF
CÓDIGO DO PRODUTO: TU 507 M
SUBGRUPO: MANCAL
NCM:84833090
PESO:1,10000KG
CÓDIGO DE BARRAS:7316570770643
IMAGEM MERAMENTE ILUSTRATIVA


ESPECIFICAÇÕES TÉCNICAS:



DIMENSÕES:




DA

72 MM

DIÂMETRO DO ASSENTO ESFÉRICO


A

37 MM

LARGURA TOTAL


A1

13.5 MM

LARGURA DA RANHURA DE FIXAÇÃO


A2

30 MM

LARGURA DO FLANGE EM QUE A RANHURA DE FIXAÇÃO É FORNECIDA


A5

23 MM

FOLGA DA TAMPA DE FECHAMENTO


H

103 MM

ALTURA TOTAL


H1

89 MM

DISTÂNCIA ENTRE AS PARTES INFERIORES DA RANHURA DE FIXAÇÃO


H2

64 MM

ALTURA DA EXTREMIDADE DE FIXAÇÃO


L

129 MM

COMPRIMENTO TOTAL


L1

78 MM

DISTÂNCIA DESDE A FACE DA EXTREMIDADE DE FIXAÇÃO ATÉ A LINHA CENTRAL DO DIÂMETRO DO ASSENTO ESFÉRICO


L2

12 MM

COMPRIMENTO DA EXTREMIDADE DE FIXAÇÃO


L3

64 MM

COMPRIMENTO DA RANHURA DE FIXAÇÃO


N

22 MM

DIÂMETRO DO FURO PARA PARAFUSO DE FIXAÇÃO


N1

17 MM

COMPRIMENTO DA FENDA DE FIXAÇÃO


N2

38 MM

ALTURA DA FENDA DE FIXAÇÃO
