ROLAMENTO AXIAL DE ROLOS CILÍNDRICOS 29318 E - SKF

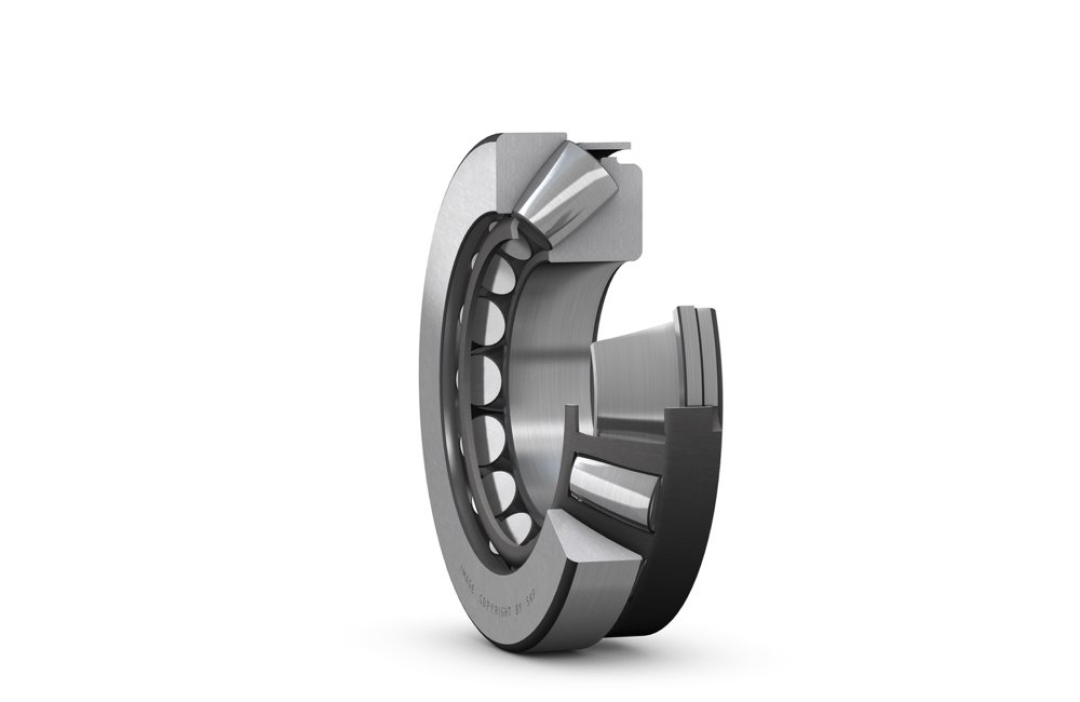

A IMAGEM PODE DIFERIR DO PRODUTO. CONSULTE A ESPECIFICAÇÃO TÉCNICA PARA OBTER DETALHES.

OS ROLAMENTOS AXIAIS AUTOCOMPENSADORES DE ROLOS SKF POSSUEM ROLOS ASSIMÉTRICOS E PISTAS ESPECIALMENTE PROJETADAS. OS ROLAMENTOS PODEM ACOMODAR CARGAS AXIAIS QUE AGEM EM UMA DIREÇÃO E CARGAS RADIAIS AGINDO SIMULTANEAMENTE. A CARGA É TRANSMITIDA ENTRE AS PISTAS ATRAVÉS DOS ROLOS EM ÂNGULO EM RELAÇÃO AO EIXO DO ROLAMENTO, ENQUANTO O FLANGE ORIENTA OS ROLOS.


MARCA: SKF
CÓDIGO DO PRODUTO: 29318 E
SUBGRUPO: ROLAMENTO AXIAL DE ROLOS CILÍNDRICOS
NCM:84823000
DIÂMETRO INTERNO:90MM
DIÂMETRO EXTERNO:155MM
LARGURA:39MM
PESO:2,85000KG
CÓDIGO DE BARRAS:7316577063908
IMAGEM MERAMENTE ILUSTRATIVA


ESPECIFICAÇÕES TÉCNICAS:



DIMENSÕES:




D

90 MM

DIÂMETRO DO FURO


D

155 MM

DIÂMETRO EXTERNO


H

39 MM

ALTURA NOMINAL


D1

˜138 MM

DIÂMETRO EXTERNO DA ARRUELA DE EIXO DA EXTREMIDADE DA FACE LATERAL


D1

˜115 MM

DIÂMETRO DO RESSALTO DO ANEL EXTERNO


B

24.5 MM

LARGURA DA ARRUELA DE EIXO OU COMPRIMENTO DO DIÂMETRO DO FURO DA ARRUELA DE EIXO QUE SE ENCAIXA NO EIXO (ROLAMENTOS COM GAIOLA DE AÇO ESTAMPADO)


B1

34.5 MM

ALTURA DA ARRUELA DE EIXO + GAIOLA


C

19.5 MM

ALTURA DA ARRUELA DA CAIXA DE MANCAL


S

53 MM

DISTÂNCIA DA ARRUELA DE EIXO DA EXTREMIDADE DA FACE LATERAL PARA O PONTO DE PRESSÃO


R1,2

MIN.1.5 MM

DIMENSÃO DE CHANFRO DA ARRUELA DE EIXO
